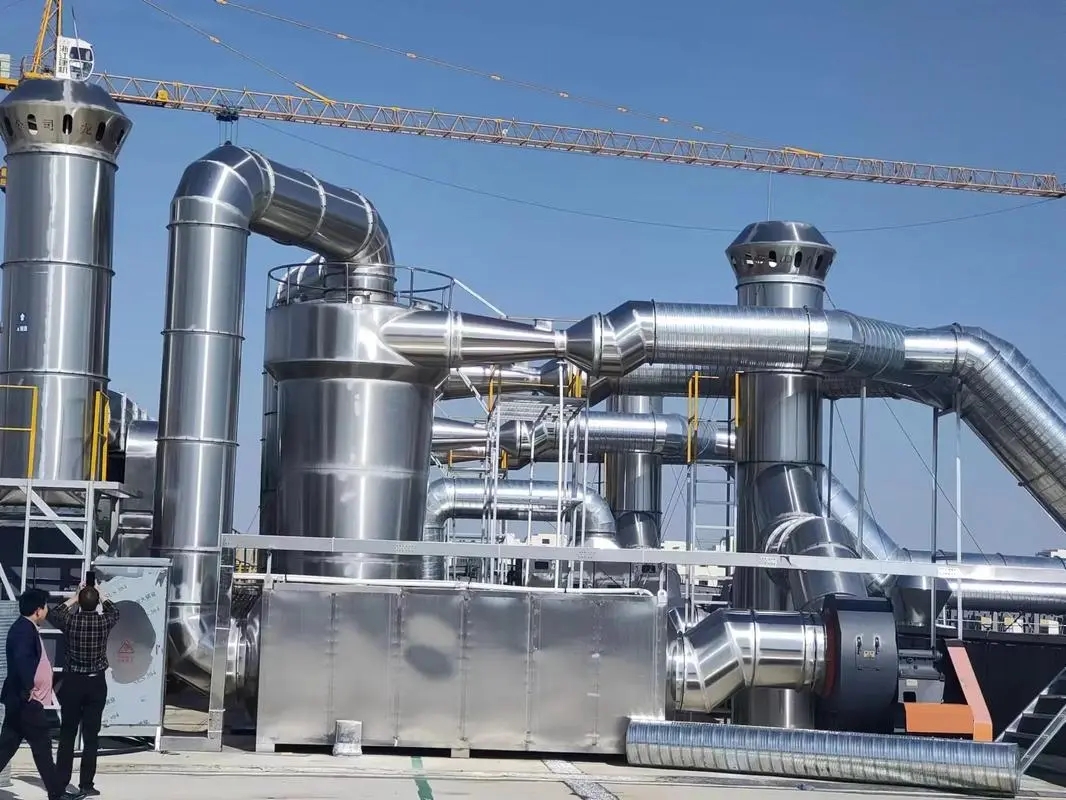

涂料廢氣處理的正確設計與鋪設施工：守護藍天的關鍵環節



在現代工業生產中，涂料行業蓬勃發展，但涂料生產過程中產生的廢氣卻給環境帶來了嚴峻挑戰。這些廢氣若未經有效處理直接排放，將嚴重污染***氣，危***人類健康與生態平衡。因此，涂料廢氣處理的正確設計與鋪設施工成為解決這一環境問題的關鍵所在。



 一、涂料廢氣的來源與***性分析

涂料廢氣主要來源于涂料的生產制造過程以及涂裝作業環節。在涂料生產過程中，如樹脂合成、顏料分散、溶劑調配等工序都會產生***量有機廢氣，其中包含苯、甲苯、二甲苯、甲醛、乙酸乙酯等多種揮發性有機化合物（VOCs）。而在涂裝作業時，無論是汽車零部件噴涂、家具涂裝還是建筑外墻噴涂等，隨著涂料的干燥過程，***量的溶劑揮發形成廢氣。



這些廢氣具有成分復雜、濃度波動***、排放具有間歇性等***點。不同類型涂料所產生的廢氣成分差異較***，例如油性涂料廢氣中溶劑含量高，而水性涂料廢氣雖溶劑含量相對低些，但仍含有一定量的 VOCs 以及可能的有***添加劑分解產物。此外，廢氣的排放速率也會因生產工藝的不同而有所變化，如在***規模的自動化涂裝生產線上，廢氣排放較為連續且量***，而在一些小型的手工涂裝車間，廢氣排放則可能呈現出明顯的間歇性和不穩定性。



 二、涂料廢氣處理的設計要點



 （一）廢氣收集系統設計

1. 收集方式選擇

根據涂裝車間或涂料生產區域的布局與工藝***點，合理選擇廢氣收集方式。常見的有局部通風收集，如在噴漆房設置合理的送風和排風系統，通過捕捉噴漆過程中產生的漆霧和廢氣，使其不擴散到整個車間。對于***型的涂裝生產線，可采用整體通風結合局部強制抽風的方式，確保廢氣的有效收集。例如在汽車整車涂裝車間，采用上部送風、下部抽風的循環方式，使噴漆區域內的廢氣能夠及時被抽取，防止廢氣在車間內積聚。

2. 管道設計

廢氣收集管道的材質應具備耐腐蝕、耐磨損、不易積塵且密封性***的***點。常用的有 PVC 管道、玻璃鋼管道等。管道的管徑要根據廢氣流量和流速進行計算確定，以保證廢氣在管道內能夠順暢流動，避免出現堵塞或壓力損失過***的情況。同時，管道的布置要盡量減少彎頭和變徑，降低阻力，并且要設置適當?shù)钠露龋阌诶淠夯蚍蹓m的排出。例如，在管道的低位設置排水閥或除塵口，定期清理管道內的積液和積塵。



 （二）廢氣處理工藝設計

1. 預處理單元

涂料廢氣中的漆霧和顆粒物如果直接進入后續處理設備，會影響處理效果并堵塞設備。因此，預處理單元必不可少。常用的漆霧處理方法有水簾噴淋、干式過濾等。水簾噴淋通過水泵將水形成水幕，廢氣穿過水幕時，漆霧被水吸附帶走，同時水還可以吸收部分廢氣中的水溶性物質。干式過濾則采用纖維過濾材料或活性炭纖維等，對廢氣中的漆霧和顆粒物進行攔截過濾，其***點是不會產生二次廢水污染，但需要定期更換過濾材料。

2. 核心處理工藝

根據廢氣的成分和濃度，選擇合適的核心處理工藝。對于高濃度的有機廢氣，燃燒法是一種有效的處理方式。例如蓄熱式熱力氧化（RTO）技術，它利用陶瓷蓄熱體對廢氣進行預熱和蓄熱，使廢氣在高溫下（通常 750 - 850℃）氧化分解為二氧化碳和水，同時回收熱量用于預熱新進入的廢氣，節能效果顯著。對于中低濃度的有機廢氣，吸附法較為常用，如采用活性炭吸附裝置?；钚蕴烤哂胸S富的孔隙結構和較***的比表面積，能夠有效地吸附廢氣中的 VOCs。當活性炭吸附飽和后，可通過蒸汽脫附再生，使活性炭重復使用，降低運行成本。此外，還有催化氧化法，通過催化劑的作用，在較低溫度下將廢氣中的有機物氧化分解，提高處理效率并降低能耗。

3. 尾氣處理與達標排放

經過核心處理工藝后，廢氣中的有***物質***部分已被去除，但仍需進行尾氣處理以確保達標排放。尾氣處理主要是對處理后的廢氣進行進一步的凈化和檢測。例如，采用光催化氧化技術對尾氣進行處理，利用光催化劑在光照條件下產生的活性自由基，將尾氣中殘留的少量有機物徹底氧化分解。同時，要安裝廢氣在線監測設備，實時監測廢氣中的污染物濃度，如 VOCs 濃度、苯系物濃度等，確保廢氣排放符合***家和地方的環保標準。

 三、涂料廢氣處理的鋪設施工要點



 （一）施工準備

1. 技術交底

在施工前，施工單位要組織技術人員和施工人員進行詳細的技術交底。明確廢氣處理工程的設計要求、施工規范、質量標準以及安全注意事項等。例如，對于廢氣處理設備的安裝位置、連接方式、調試步驟等都要進行詳細的講解，確保施工人員清楚了解每個環節的技術要求。

2. 材料與設備檢驗

對進場的廢氣處理設備、管道材料、電氣儀表等進行嚴格的檢驗。檢查設備的型號、規格是否符合設計要求，外觀是否有損壞，性能是否******。對于管道材料，要檢查其材質證明文件、壁厚、耐腐蝕性等指標。電氣儀表要進行校驗和調試，確保其準確性和可靠性。只有合格的材料和設備才能用于工程施工，以保證工程質量和處理效果。



 （二）設備安裝與管道鋪設

1. 設備安裝

廢氣處理設備的安裝要嚴格按照設備的安裝說明書進行操作。***先，要確定設備的安裝基礎牢固平整，對于***型設備如 RTO 爐體、活性炭吸附塔等，要進行基礎的混凝土澆筑和養護，確?；A(chǔ)的承載能力滿足設備重量要求。在設備安裝過程中，要注意設備的水平度、垂直度和同心度等參數的調整，保證設備的正常運行。例如，風機的安裝要保證其葉輪與機殼的間隙均勻，軸向和徑向跳動在允許范圍內，否則會影響風機的風量和風壓，進而影響廢氣的收集和處理效果。

2. 管道鋪設

管道鋪設要遵循先主管后支管、先***管后小管的原則。管道之間的連接方式要正確，如 PVC 管道可采用粘接或焊接方式，玻璃鋼管道可采用法蘭連接或承插連接等。在管道連接處要確保密封******，防止廢氣泄漏。同時，要按照設計要求設置管道支架和吊架，支架的間距要合理，以保證管道的穩定性和承重能力。在穿越建筑物墻壁或樓板時，要設置套管并進行密封處理，防止廢氣泄漏到建筑物內部。



 （三）電氣與控制系統安裝

1. 電氣布線

電氣布線要符合***家電氣安全規范要求。電纜要采用阻燃型電纜，并根據不同的環境條件選擇合適的防護等級。電纜敷設時要整齊美觀，避免交叉混亂，并要進行分類標識。例如，動力電纜和控制電纜要分開敷設，防止電磁干擾。在電纜的始端和末端要設置標牌，注明電纜的型號、規格、起點和終點等信息。

2. 控制系統安裝

控制系統是涂料廢氣處理工程的核心部分之一，其安裝質量直接影響到整個系統的運行效果。控制系統的安裝要按照設計圖紙進行接線和調試。***先要檢查控制柜內的電器元件是否齊全、完***，然后進行接線操作，確保接線牢固、正確無誤。在接線完成后，要對控制系統進行模擬調試，檢查各個控制回路的動作是否正常，如風機的啟?？刂?、閥門的開度調節、溫度和壓力的報警功能等。同時，要將控制系統與廢氣處理設備進行聯調，實現自動化控制和遠程監控功能。



 （四）調試與試運行

1. 單機調試

在設備安裝和管道鋪設完成后，要進行單機調試。***先對風機、水泵、電機等單體設備進行空載試運行，檢查設備的轉動方向是否正確、運轉是否平穩、有無異常噪聲和振動等。然后逐漸增加負荷，檢查設備的性能參數是否達到設計要求。例如，風機的風量和風壓要在額定工況下進行測試，確保其能夠滿足廢氣收集和輸送的要求。對于廢氣處理設備，如活性炭吸附裝置，要檢查其吸附效果是否******，可通過檢測進出口廢氣的 VOCs 濃度來判斷。

2. 系統調試

單機調試合格后，進行整個廢氣處理系統的調試。開啟廢氣收集系統，逐漸引入廢氣，觀察廢氣在各個處理單元的運行情況。檢查預處理單元的漆霧去除效果、核心處理工藝的處理效率以及尾氣排放是否達標等。在系統調試過程中，要對各個參數進行調整和***化，如廢氣的流量、停留時間、溫度、濕度等，以達到***的處理效果。同時，要對控制系統進行進一步的調試和完善，確保系統能夠穩定運行和自動化控制。

3. 試運行

系統調試完成后，進入試運行階段。試運行時間一般不少于 72 小時，在試運行期間，要連續監測廢氣的處理效果和設備的運行狀況。記錄廢氣的進出口濃度、處理量、設備運行參數、能耗等數據，分析系統的運行穩定性和經濟性。對試運行過程中出現的問題要及時進行處理和整改，如設備故障、處理效果波動等。只有試運行合格的廢氣處理工程，才能正式投入運行。



 四、質量控制與安全管理



 （一）質量控制措施

1. 建立質量管理體系

在涂料廢氣處理工程中，要建立完善的質量管理體系，明確各個環節的質量責任人。從施工準備到設備安裝、管道鋪設、電氣與控制系統安裝以及調試試運行等全過程，都要進行嚴格的質量把控。制定質量檢驗計劃和標準，定期對工程質量進行檢查和驗收。例如，在設備安裝過程中，要對每一臺設備的安裝精度進行檢測，如風機的葉輪安裝角度、活性炭吸附塔的垂直度等，確保設備安裝質量符合要求。

2. 材料與設備質量控制

嚴格控制進場材料和設備的質量，如前所述，對材料和設備進行檢驗和驗收。對于不合格的材料和設備堅決退場處理，不得用于工程施工。在施工過程中，要對材料的使用情況進行跟蹤管理，防止錯用或?yàn)E用材料。例如，在管道焊接過程中，要嚴格按照焊接工藝要求進行操作，選用合適的焊條和焊接參數，確保焊接質量。對于廢氣處理設備的關鍵部件，如催化劑、活性炭等，要選擇質量可靠、性能穩定的產品，并按照規定的條件進行更換和維護。

3. 施工過程質量控制

在施工過程中，要加強對每一道工序的質量檢查。例如，在管道鋪設時，要對管道的坡度、連接密封性進行檢查；在電氣布線時，要對電纜的敷設方式、接線牢固性進行檢查等。嚴格執行施工規范和設計要求，對于不符合質量標準的工序要進行返工處理。同時，要做***施工記錄和隱蔽工程驗收記錄，為工程質量追溯提供依據。例如，在埋地管道鋪設完成后，要進行隱蔽工程驗收，記錄管道的埋深、坐標、坡度等信息，并在地面上設置標志樁。



 （二）安全管理措施

1. 安全制度建立

建立健全安全管理制度是涂料廢氣處理工程施工安全的前提。制定安全生產責任制，明確各級管理人員和施工人員的安全職責。編制安全操作規程，對施工過程中的動火作業、高處作業、電氣作業等危險性較***的作業進行詳細規定。例如，在進行動火作業前，要辦理動火許可證，清理現場易燃物，配備滅火器材和監護人員等。

2. 安全教育培訓

在施工前，要對全體施工人員進行安全教育培訓。培訓內容包括安全法規、規章制度、安全操作規程、事故案例分析等。通過培訓，提高施工人員的安全意識和自我保護能力。例如，定期組織施工人員觀看安全事故警示教育片，使其深刻認識到安全事故的嚴重性和危***性。同時，要對***殊工種人員進行專業培訓和考核，如電工、焊工等，確保其持證上崗。

3. 施工現場安全管理

加強施工現場的安全管理，設置明顯的安全警示標志和防護設施。對施工現場的臨時用電、高處作業平臺、吊裝設備等進行定期檢查和維護。例如，在高處作業時，要設置牢固的腳手架和防護欄桿，施工人員要系***安全帶；在臨時用電方面，要嚴格按照三級配電兩級保護的要求進行設置，定期檢查電氣設備的接地電阻和漏電保護器的性能。此外，要加強對施工現場的消防安全管理，配備足夠的消防器材，如滅火器、消防水帶等，并定期組織消防演練，提高施工人員的火災應急處置能力。



涂料廢氣處理的正確設計與鋪設施工是一項系統而復雜的工程，涉及到多個環節和技術要點。只有充分了解涂料廢氣的來源與***性，精心設計廢氣處理工藝，嚴格按照施工規范進行鋪設施工，并加強質量控制與安全管理，才能確保涂料廢氣處理工程的有效性和可靠性，實現環境保護和可持續發展的目標。在未來的發展中，隨著環保要求的不斷提高和技術的不斷進步，涂料廢氣處理技術也將不斷創新和完善，為建設美麗家園貢獻更***的力量。
